Вагонетка шахтная грузовая с глухим кузовом предназначена для транспортировки горной массы.

Конструкция находится в габаритах вагонетки ВГ-9 и не нарушает технологический цикл при эксплуатации.

Вагонетка оснащена модернизированными колесными парами, установленными на поворотных тележках.

Между чашей и тележками установлены шарикоподшипники, что обеспечивает свободный поворот тележки при полной загрузке вагонетки и позволяет легко проходить повороты с минимальным радиусом закругления рельсового пути.

Чаша вагонетки выполнена из листового металла толщиной 14 мм, разделена на три секции и имеет скругленные углы и футерованное днище.

Ребра перегородок чаши изготавливаются из стали повышенной износостойкости.

Использование резинометаллического буфера и колесной пары закрытого типа обеспечивает повышенный ресурс работы и значительно снижает время на техническое обслуживание вагонетки.

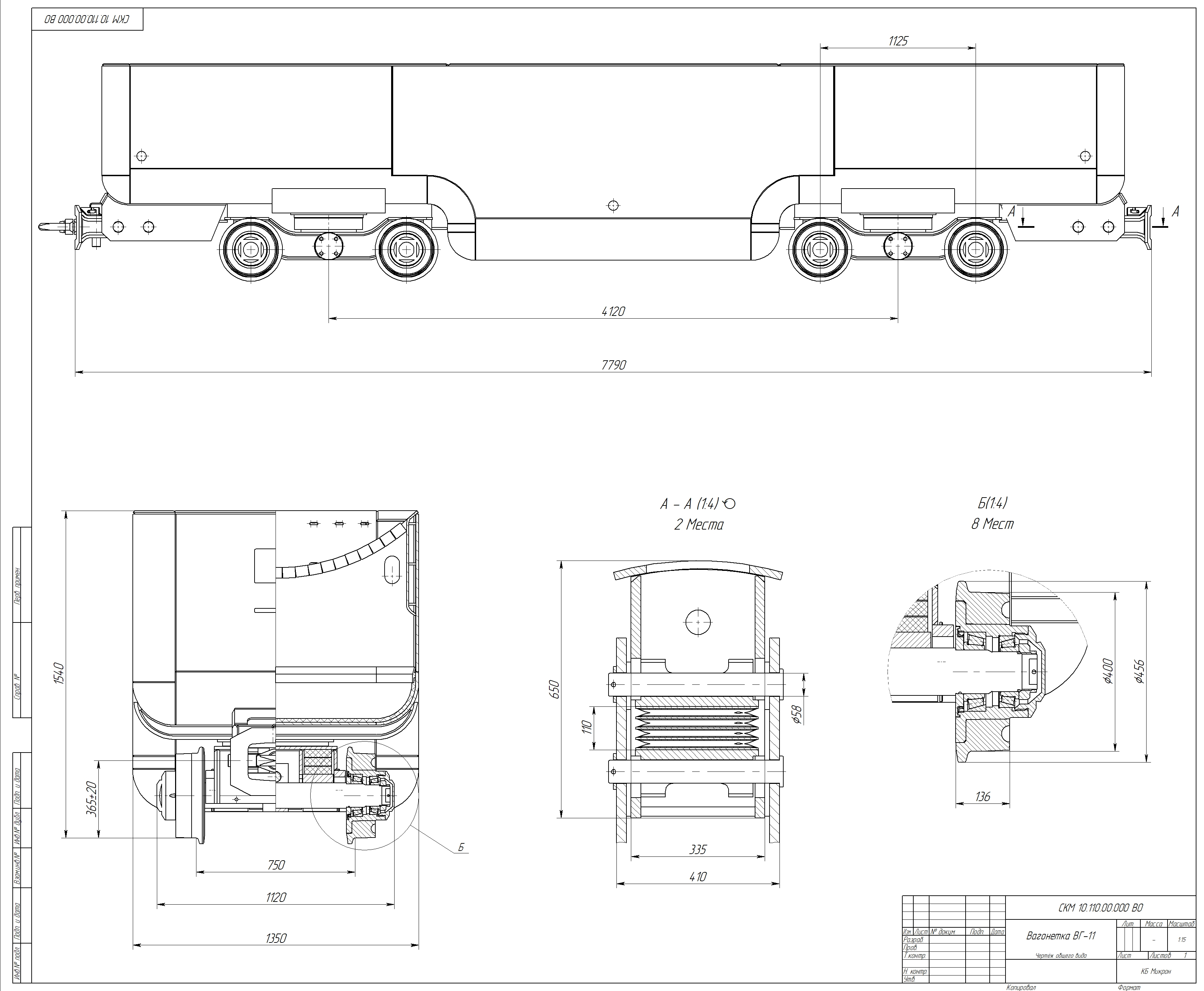

  • Номер чертежа СКМ 10.110.00.000 Скачать JPG 1.32 MB
  • Категория Вагонетки шахтные грузовые

Характеристика продукта

Емкость кузова

11 м3

Грузоподъемность

33 т

Ширина колеи колесных пар

750; 900 мм

Масса

на колею 750мм:     10,8 т

на колею 900мм:      10,9 т

Тип сцепки

звеньевая, вращающаяся

Тяговая нагрузка сцепка

100 кН

Габаритные размеры:
Длина по буферам

7 790 мм

Ширина

1 350 мм

Высота от уровня головки рельса

1 555 мм
